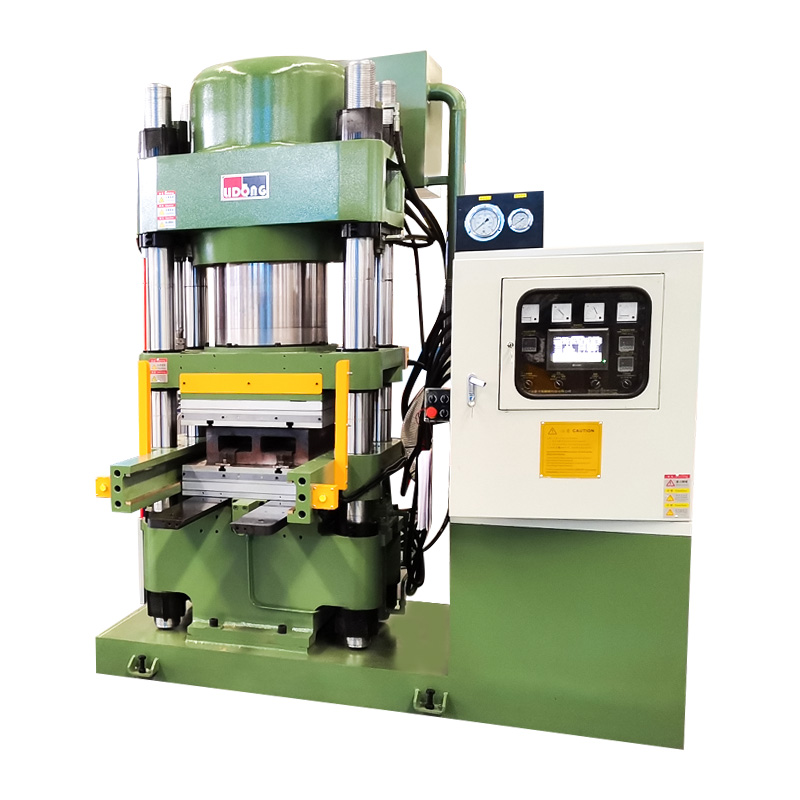

دستگاه پرس کفش ترمز قطار

الف دستگاه پرس کفش ترمز قطار یک قطعه حیاتی از تجهیزات تولیدی است که عملکرد آن به طور مستقیم کیفیت، سازگاری و قابلیت اطمینان طولانی مدت کفش های ترمز تولید شده را تعیین می کند. کفشک‌های ترمز قطار تحت فشار مکانیکی شدید عمل می‌کنند و انرژی جنبشی وسایل نقلیه ریلی با بار سنگین را که با سرعت حرکت می‌کنند جذب می‌کنند و عواقب یک کفشک ترمز نامرغوب در سرویس می‌تواند شدید باشد. این باعث می شود که انتخاب دستگاه پرس کفش ترمز قطار مناسب یکی از مهم ترین تصمیمات خرید یک سازنده قطعات ترمز باشد. درک اینکه کدام ویژگی ها واقعاً مهم هستند و چرا، اساس یک تصمیم خرید آگاهانه است.

عملکرد اصلی یک دستگاه پرس کفش ترمز قطار، اعمال فشار هیدرولیک کنترل شده و ثابت به یک ترکیب مواد کامپوزیتی یا اصطکاکی است که در یک قالب دقیقاً ماشینکاری شده قرار داده شده است، و مواد را به یک کفشک ترمز تمام شده با چگالی، ابعاد و خواص مکانیکی درست تبدیل می کند. هر ویژگی طراحی یک دستگاه پرس کفش ترمز قطار با کیفیت به سمت دستیابی به این نتیجه قابل اعتماد، مکرر و با حداقل ضایعات در طول دوره های تولید طولانی است. ویژگی هایی که ماشین های با کارایی بالا را از ماشین های مناسب متمایز می کند را می توان در چهار دسته اصلی دسته بندی کرد: طراحی سیستم فشار، سختی ساختاری، قابلیت سیستم کنترل و سازگاری با قالب.

طراحی سیستم فشار: فناوری سیلندر روغن شناور

سیستم فشار هیدرولیک قلب هر دستگاه پرس کفش ترمز قطار است و طراحی آرایش سیلندر روغن از نظر فنی مهم ترین تمایز بین محصولات رقیب است. ماشین‌های پرس معمولی از سیلندرهایی با موقعیت ثابت استفاده می‌کنند که نیرو را از یک جهت اعمال می‌کنند، که خطر ذاتی توزیع فشار ناهموار در سطح قالب را ایجاد می‌کند، به ویژه در قالب‌های چند حفره‌ای که برای تولید با حجم بالا استفاده می‌شوند. این ناهمواری به صورت تغییر چگالی در کفشک ترمز تمام شده ظاهر می شود که به نوبه خود باعث ایجاد ویژگی های سایش ناسازگار و احتمال خرابی زودرس در سرویس می شود.

طراحی سیلندر روغن شناور این محدودیت را به طور اساسی برطرف می کند. در آرایش سیلندر شناور، سیلندر آزاد است تا نسبت به سطح قالب با اعمال فشار، خود تراز شود و به طور خودکار تغییرات جزئی در ضخامت مواد، سایش قالب و تحمل‌های ابعادی را که در طول زمان در هر محیط تولیدی جمع می‌شود، جبران می‌کند. نتیجه توزیع فشار است که بدون توجه به شرایط خاص هر قالب یا تغییرات جزئی که به طور اجتناب‌ناپذیری بین دسته‌های تولید ایجاد می‌شود، در کل سطح قالب در طول چرخه پرس ثابت می‌ماند. برای تولید کفشک ترمز قطار که در آن الزامات سازگاری ابعاد و چگالی کاملاً مشخص شده است، طراحی سیلندر روغن شناور یک ویژگی لوکس نیست، بلکه یک ضرورت مهندسی اساسی است.

صلبیت سازه و ساخت قاب

قاب یک دستگاه پرس کفش ترمز قطار باید در طول عمر عملیاتی تجهیزات، نیروی فشار هیدرولیکی کامل را با انحراف ناچیز در طول میلیون‌ها چرخه پرس تحمل کند. انحراف قاب تحت بار دشمن کیفیت ثابت محصول است: حتی مقدار کمی خمش در قاب پرس مستقیماً به بی نظمی توزیع فشار در سطح قالب تبدیل می شود. دستگاه های پرس کفش ترمز قطار با کیفیت از ساختار قاب فولادی جوش داده شده گیج سنگین با ستون ها و صفحات راهنمای دقیق ماشینکاری شده استفاده می کنند که تحمل تراز را تحت بار نامی کامل حفظ می کنند.

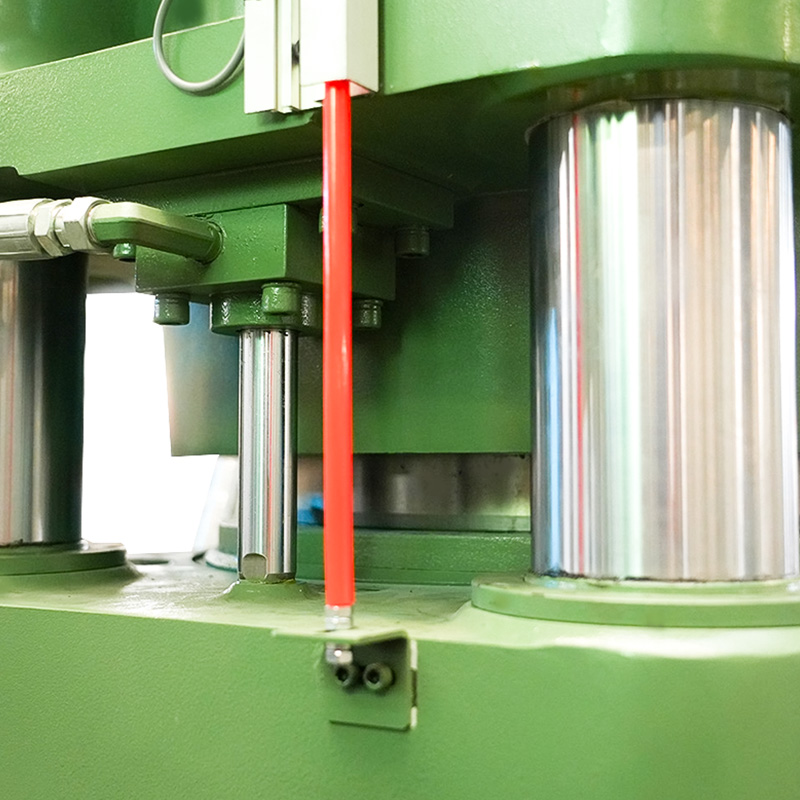

سیستم ستون راهنما معمولاً چهار ستون که در گوشه‌های صفحه پرس چیده شده‌اند، به ویژه برای حفظ تراز موازی صفحه در طول حرکت پرس مهم است. قطر ستون، سختی سطح و طراحی سیستم روانکاری، همگی به حفظ طولانی مدت دقت تراز کمک می کنند. در یک ماشین پرس کفش ترمز قطار که به خوبی طراحی شده است، سایش ستون راهنما از طریق تعمیر و نگهداری برنامه ریزی شده قابل پیش بینی و کنترل است، نه اینکه منبع غیرقابل پیش بینی تغییرات کیفیت محصول باشد.

قابلیت سیستم کنترل و قابلیت برنامه ریزی فرآیند

ماشین‌های پرس کفش ترمز قطار مدرن مجهز به سیستم‌های کنترل قابل برنامه‌ریزی هستند که به اپراتورها اجازه می‌دهد برنامه‌های پرس کامل را تعریف و ذخیره کنند که پروفایل‌های فشار هیدرولیک، تنظیمات دما، مدت زمان فشار دادن، زمان ماندن در حداکثر فشار و نرخ‌های رفع فشار را مشخص می‌کنند. توانایی ذخیره و یادآوری این برنامه‌ها با دقت برای محیط‌های تولیدی که در آن چندین مشخصات کفشک ترمز بر روی یک دستگاه تولید می‌شوند و سازگاری فرآیند از شیفت به شیفت و اپراتور به اپراتور یک الزام کیفی است، ضروری است.

الفdvanced PLC-based control systems with touchscreen interfaces allow process parameters to be set with precision, monitored in real time, and logged automatically for quality traceability purposes. Alarm and fault detection systems that identify deviations from programmed parameters during the pressing cycle and stop the machine before a defective part is produced are a significant quality assurance feature that reduces scrap and rework costs in high-volume production.

سازگاری قالب و سیستم های تغییر سریع

الف train brake shoe press machine is only as versatile as its ability to accommodate the range of mold configurations required for the brake shoe specifications in production. Key considerations include the maximum mold size the machine can accept, the daylight opening between platens when the press is fully open, the platen surface area, and the mold mounting and alignment system used. Quick-change mold systems with standardized mounting interfaces, hydraulic mold clamping, and pre-set alignment features reduce mold changeover time significantly compared to manual bolt-down systems, which has a direct impact on production scheduling flexibility and overall equipment effectiveness.

توزیع فشار ثابت مسلماً مهمترین نیاز عملکرد یک دستگاه پرس کفشک ترمز قطار است، زیرا مکانیزم فیزیکی است که از طریق آن تمام ویژگی‌های کیفیت کلیدی دقت ابعادی، چگالی مواد، استحکام مکانیکی و ویژگی‌های سایش ایجاد می‌شود. درک اصول مهندسی پشت ثبات فشار در طراحی ماشین پرس نشان می دهد که چرا برخی از ویژگی های فنی در تجهیزات تولید با کیفیت بالا غیرقابل مذاکره هستند.

فیزیک توزیع فشار در قالب گیری فشاری

وقتی یک دستگاه پرس کفش ترمز قطار روی یک قالب بارگذاری شده بسته می شود، نیروی هیدرولیکی اعمال شده توسط سیلندر باید از طریق صفحه و ساختار قالب به ترکیب مواد به طور یکنواخت منتقل شود. در یک سیستم ایده آل، هر نقطه روی صفحه قالب دقیقاً فشار یکسانی را در واحد سطح دریافت می کند. در عمل، دستیابی به این ایده آل مستلزم توجه دقیق به انحراف صفحه، تراز سیلندر، طراحی قالب و ویژگی های جریان ترکیب در حفره قالب است.

انحراف صفحه یکی از مهمترین منابع عدم یکنواختی فشار در ماشین های پرس است. هنگامی که یک نیروی هیدرولیکی در مرکز صفحه اعمال می شود (توسط یک استوانه مرکزی، مانند بسیاری از طرح های معمولی)، صفحه کمی خم می شود و مرکز بیشتر از لبه ها منحرف می شود. این انحراف به این معنی است که ماده در مرکز قالب فشار بیشتری نسبت به مواد موجود در لبه ها دریافت می کند و در نتیجه یک کفشک ترمز با تراکم بالاتر در مرکز نسبت به قسمت پیرامونی ایجاد می شود. در قالب‌های چند حفره‌ای، این اثر به این معنی است که حفره‌هایی که در مرکز قالب قرار گرفته‌اند، قطعات متراکم‌تری نسبت به لبه‌ها ایجاد می‌کنند، یک ناهماهنگی سیستماتیک که از بین بردن آن از طریق تنظیم فرآیند به تنهایی دشوار است.

چگونه طراحی سیلندر شناور مشکل تراز را حل می کند

طراحی سیلندر روغن شناور مورد استفاده در ماشین‌های پرس کفش ترمز قطار با کارایی بالا، هر دو جنبه هم ترازی و توزیع بار ثبات فشار را به طور همزمان مورد بررسی قرار می‌دهد. با اجازه دادن به سیلندر به جای ثابت شدن در موقعیتی که ممکن است کاملاً با جهت قالب مطابقت نداشته باشد، با صفحه قالب خود تراز شود، طراحی شناور تضمین می کند که بردار نیروی هیدرولیک همیشه عمود بر سطح قالب باشد. این مولفه‌های نیروی جانبی را حذف می‌کند که وقتی استوانه‌ای ثابت بر روی قالبی که کاملاً عمود بر اجزای محور سیلندر نیست فشار می‌آورد که تنش برشی در ترکیب مواد ایجاد می‌کند و به شیب چگالی در قسمت نهایی کمک می‌کند، حذف می‌شود.

در کاربردهای قالب چند حفره، برخی از طرح‌های ماشین پرس کفش ترمز قطار از چندین سیلندر هیدرولیکی کنترل‌شده مستقل استفاده می‌کنند که یکی در هر حفره قالب یا یکی در هر بخش از قالب بزرگ به جای یک سیلندر مرکزی واحد است. این چیدمان اجازه می دهد تا فشار اعمال شده به هر حفره یا بخش به طور جداگانه تنظیم شود و تغییرات سایش قالب و اختلاف جریان ترکیب مواد که در مناطق خاصی از یک قالب بزرگ در طول عمر تولید آن ایجاد می شود را جبران کند.

یکنواختی دما و نقش آن در پاسخ به فشار

در کاربردهای پرس داغ که در آن ترکیب کفشک ترمز در دمای بالا فشار داده می‌شود تا واکنش ولکانیزاسیون یا پخت را آغاز کند که به بخش تمام‌شده خواص مکانیکی یکنواختی دمایی در سرتاسر سطح قالب می‌دهد به اندازه یکنواختی فشار مهم است. شیب دما در سراسر صفحه قالب باعث می شود که ترکیب مواد در زمان های مختلف در مناطق مختلف قالب به دمای پخت خود برسد و در نتیجه تفاوت هایی در ویژگی های جریان، درجه پخت و در نهایت در چگالی و خواص مکانیکی کفشک ترمز تمام شده متفاوت است.

ماشین‌های پرس کفش ترمز قطار با کیفیت برای کاربردهای پرس داغ از صفحات گرمایش الکتریکی با چندین ناحیه گرمایش مستقل، سنجش دما در نقاط متعدد در سطح صفحه و حلقه‌های کنترل دما PID (متناسب-انتگرال-مشتق) استفاده می‌کنند که دمای نقطه تنظیم را با دقت حفظ می‌کنند. ترکیبی از دمای یکنواخت و فشار هیدرولیک ثابت شرایطی را برای تولید کفشک ترمز واقعی در سراسر منطقه کامل قالب های بزرگ و در طول دوره های تولید طولانی ایجاد می کند.

جدول مقایسه عملکرد توزیع فشار

جدول زیر ویژگی‌های عملکرد توزیع فشار روش‌های مختلف طراحی سیلندر مورد استفاده در ماشین‌های پرس کفش ترمز قطار را مقایسه می‌کند و مبادلات مهندسی بین طرح‌های معمولی و پیشرفته را برجسته می‌کند.

تغییر از ماشین‌های پرس کفشک ترمز قطار که به صورت دستی کار می‌کنند به ماشین‌های پرس کفش ترمز خودکار یکی از مهم‌ترین ارتقاء قابلیت‌های موجود برای تولیدکنندگان قطعات ترمز است. اتوماسیون در زمینه پرس کفش ترمز طیف وسیعی از فناوری‌ها از کنترل اولیه PLC چرخه پرس گرفته تا سلول‌های تولیدی کاملاً یکپارچه با جابجایی مواد روباتیک، بارگیری و تخلیه خودکار قالب، اندازه‌گیری کیفیت در فرآیند و مدیریت داده‌های تولید در زمان واقعی را در بر می‌گیرد. هر سطح از اتوماسیون مزایای بهره وری خاصی را ارائه می دهد و درک دامنه کامل آنچه سیستم های خودکار ارائه می دهند به سازندگان کمک می کند تا شناسایی کنند که سرمایه گذاری اتوماسیون در کجا بیشترین بازده را ارائه می دهد.

بهینه سازی زمان چرخه از طریق نمایه های مطبوعاتی برنامه ریزی شده

فوری ترین مزیت کارایی اتوماسیون در دستگاه پرس کفشک ترمز قطار، توانایی اجرای پروفیل های چرخه پرس بهینه شده با دقت و تکرارپذیری است که عملیات دستی نمی تواند مطابقت داشته باشد. یک چرخه پرس معمولاً شامل یک مرحله نزدیک شدن سریع (که در آن صفحه قبل از تماس با مواد به سرعت به سمت قالب حرکت می کند)، یک فاز پرس کنترل شده (که در آن فشار با نرخ مشخصی ایجاد می شود)، یک فاز ماندگاری (که در آن حداکثر فشار برای مدت زمان مشخصی حفظ می شود تا جریان مواد و پخت اولیه امکان پذیر شود)، و یک فاز فشار زدایی کنترل شده (که در آن سطح فشار خارج می شود یا از فشار خارج می شود). ماشین‌های کنترل‌شده دستی برای اجرای این فازها به قضاوت اپراتور و زمان پاسخ متکی هستند، که تنوع در طول چرخه و پارامترهای فرآیند را معرفی می‌کند که مستقیماً بر ثبات محصول تأثیر می‌گذارد.

الفn automated train brake shoe press machine executes each phase of the pressing cycle according to programmed parameters, with response times measured in milliseconds rather than the seconds that characterize manual intervention. This precision allows cycle times to be minimized using the shortest dwell time that consistently produces parts meeting specification, rather than the conservative dwell times that operators tend to use manually to ensure conformance which directly increases machine throughput without compromising product quality.

استفاده از مواد و کاهش ضایعات

الفutomated systems optimize material utilization in train brake shoe press machine operations by ensuring that the precise specified charge weight of compound is used for each pressing cycle, and that the pressing parameters are executed consistently enough to minimize the production of out-of-specification parts that must be scrapped or reworked. Manual operations are prone to charge weight variation operators loading compound by hand introduce weight variations that result in dimensional variation in the finished part and to process parameter variation that increases the scrap rate.

الفutomated compound loading systems using weigh-dispensing hoppers or pre-weighed compound charges eliminate charge weight variation at the source. Combined with the process consistency delivered by programmed press cycle control, this automation reduces material waste from scrap and rework to a fraction of what is typical in manual operations. For a material as costly as high-performance friction compound, this waste reduction represents a significant direct cost saving that contributes meaningfully to the economics of automated train brake shoe press machine investment.

ادغام با سیستم های نظارت بر کیفیت و ردیابی

الفutomated train brake shoe press machines generate process data hydraulic pressure curves, temperature logs, cycle time records, and deviation alerts for every part produced. This data can be captured automatically and linked to part identification through barcode or RFID systems, creating a complete traceability record that connects every finished brake shoe to the specific process parameters under which it was produced. This traceability capability is increasingly required by railway industry quality standards and by end customers who need confidence in the manufacturing process behind safety-critical components.

Ningbo Delidong Machinery Technology Co.، Ltd. یک شرکت حرفه ای تولید کننده ماشین پرس کفش ترمز قطار چین با قابلیت مهندسی گسترده در سیستم های پرس خودکار برای تولید قطعات ترمز راه آهن است. این شرکت دارای چندین اختراع و حق اختراع مدل کاربردی است و به عنوان یک اعتبارنامه ملی شرکت فناوری پیشرفته شناخته شده است که نشان دهنده عمق سرمایه گذاری مهندسی در پشت طیف محصولات ماشین پرس کفشک ترمز قطار خودکار آن است. ماشین‌های Delidong دارای کنترل پیشرفته PLC، نظارت بر فرآیند در زمان واقعی، و سیستم‌های ثبت اطلاعات هستند که از الزامات ردیابی کیفیت مشتریان صنعت راه‌آهن پشتیبانی می‌کنند.

یکپارچه سازی رباتیک و اتوماسیون سلولی کامل تولید

پیشرفته ترین تاسیسات خودکار ماشین پرس کفش ترمز قطار، خود پرس را در یک سلول تولیدی کامل با مواد روباتیکی که بارگیری خودکار ترکیبات را از انبار انبوه حمل می کند، بارگیری و تخلیه قالب رباتیک، بررسی ابعاد در حین فرآیند، و مرتب سازی خودکار قطعات منطبق و غیر منطبق را ادغام می کند. این سلول‌های کاملاً خودکار به طور مداوم با کمترین مداخله اپراتور کار می‌کنند، زمان پرس مولد را به حداکثر می‌رسانند و هزینه نیروی کار و تغییرپذیری مرتبط با عملیات جابجایی دستی را حذف می‌کنند.

اتوماسیون کامل همچنین عملکرد ثابت را در چندین شیفت بدون تغییرات عملکردی که بین اپراتورهایی با سطوح مهارت و تجربه متفاوت رخ می دهد، امکان پذیر می کند. در محیط‌های تولیدی با حجم بالا که ممکن است انتظار می‌رود که یک دستگاه پرس کفشک ترمز قطار هزاران قطعه در هر شیفت تولید کند، مزایای یکنواختی اتوماسیون کامل مستقیماً به نرخ عیب پایین‌تر، عملکرد بالاتر و هزینه کلی پایین‌تر برای هر قطعه نسبت به هر سطح عملکرد دستی تبدیل می‌شود.

بهره وری بلند مدت: تعمیر و نگهداری، زمان به روز و عمر تجهیزات

الفutomated train brake shoe press machines are typically designed with predictive and preventive maintenance systems that monitor key components hydraulic pressure, oil temperature, cylinder seal condition, guide column lubrication, and electrical system performance and alert maintenance personnel to developing issues before they cause unplanned downtime. This condition-monitoring capability transforms maintenance from a reactive activity to a proactive one, which has a major impact on equipment availability and production schedule reliability.

الفs a professional کارخانه ماشین پرس کفشک ترمز قطار Delidong Machinery که به بازارهای داخلی و بین المللی خدمت می کند، پشتیبانی کامل پس از فروش شامل نصب، آموزش اپراتور، برنامه های تعمیر و نگهداری پیشگیرانه و در دسترس بودن قطعات یدکی را ارائه می دهد که به مشتریان اطمینان می دهد می توانند مزایای بهره وری تجهیزات خودکار خود را در طول عمر عملیاتی خود حفظ کنند. تعهد این شرکت به پشتیبانی فنی، با پشتوانه شهرت صنعتی قوی و مشارکت طولانی مدت با سازندگان اصلی قطعات ترمز، آن را به یک شریک قابل اعتماد برای تولیدکنندگان قطعات ریلی که در فناوری پرس خودکار سرمایه گذاری می کنند، تبدیل می کند. بهبود مستمر از طریق ادغام آخرین مفاهیم طراحی جهانی تضمین می کند که دستگاه های پرس کفش ترمز قطار Delidong عملکرد و پایداری بالایی را در طول سال ها خدمات تولیدی سخت حفظ می کنند.
