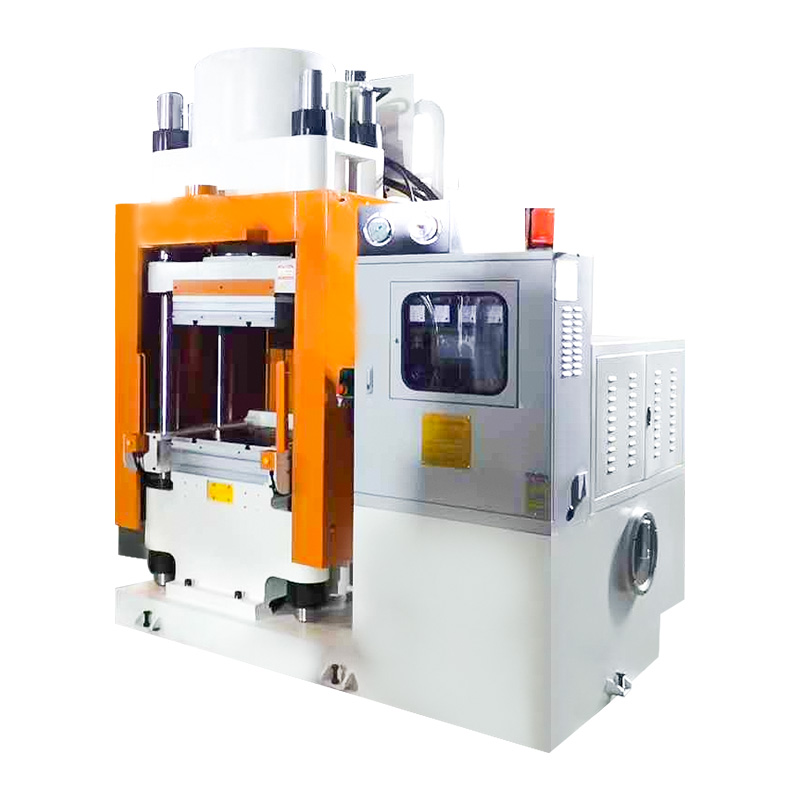

دستگاه شکل دهی پرس سرد

در فرآیند تولید لنت ترمز اصطکاکی، شکل دهی پرس سرد یک موقعیت میانی مهم بین آماده سازی مواد خام و پخت نهایی با پرس داغ را اشغال می کند. الف دستگاه فرمینگ پرس سرد تجهیزات تخصصی طراحی شده برای فشرده کردن ترکیب مواد اصطکاک سست به یک پیش‌فرم منسجم و پایدار از نظر ابعادی تحت فشار هیدرولیک کنترل‌شده در دمای محیط یا نزدیک به آن، بدون گرمای افزایش یافته که عمل آوری رزین ترموست را در مرحله نهایی پرس داغ انجام می‌دهد. درک آنچه که یک دستگاه شکل‌دهی پرس سرد انجام می‌دهد، و اینکه چرا این مرحله میانی در تولید لنت ترمز با کیفیت بسیار ارزشمند است، نقطه شروعی برای درک نقش آن در فرآیند کلی تولید است.

ترکیب مواد اصطکاکی مورد استفاده در ساخت لنت ترمز، مخلوط پیچیده ای از الیاف تقویت کننده، اصلاح کننده های اصطکاک، روان کننده ها، ساینده ها و چسب های رزین ترموست معمولاً به صورت پودر یا دانه پس از اختلاط است. در این حالت شل، این ترکیب دارای پایداری ابعادی ضعیف و چگالی محلی بسیار متغیر است، که آن را برای بارگذاری مستقیم در قالب پرس داغ و بدون پیش ادغام نامناسب می‌کند. شارژ مستقیم ترکیب شل در قالب پرس گرم می تواند منجر به پر شدن ناهموار، گیر افتادن هوا و گرادیان فشار در طول چرخه پرس داغ شود که باعث ایجاد تغییر چگالی در پد پخت می شود. دستگاه شکل‌دهی پرس سرد این مشکل را با ترکیب کردن ترکیب به یک پیش‌فرم پایدار قبل از ورود به پرس گرم برطرف می‌کند و شرایط را برای چگالی یکنواخت و پخت بدون عیب در مرحله نهایی ایجاد می‌کند.

چرخه شکل گیری پرس سرد: گام به گام

چرخه عملیاتی a دستگاه فرمینگ پرس سرد با بارگذاری کنترل شده یک بار دقیق وزن شده از ترکیب مواد اصطکاکی در حفره قالب آغاز می شود. دقت وزن شارژ در این مرحله تغییرات اساسی در وزن شارژ است که مستقیماً به تغییرات ضخامت و چگالی در پریفرم نهایی تبدیل می‌شود، که سپس از طریق مرحله پخت با فشار داغ به لنت ترمز نهایی منتقل می‌شود. ماشین‌های شکل‌دهی پرس سرد باکیفیت از سیستم‌های توزین و توزیع خودکار استفاده می‌کنند که بارهای مرکب را در تحمل‌های وزنی کم تحویل می‌دهند و تنوعی را که بارگذاری دستی ایجاد می‌کند حذف می‌کند.

هنگامی که قالب شارژ می شود، دستگاه شکل دهی پرس سرد صفحه پرس را با سرعت کنترل شده روی قالب می بندد و فشار هیدرولیک را به تدریج بر روی سطح ترکیب اعمال می کند. در مرحله اولیه پرس، ذرات ترکیبی سست مجدداً مرتب می شوند و با هم بسته می شوند و حفره های بین ذره ای از بین می روند. هوای محبوس شده در داخل ترکیب باید در طول این مرحله از سیستم تهویه قالب خارج شود، به طوری که یک بسته پرس، هوا را در داخل فشرده به دام می‌اندازد و نقص‌های تخلخلی ایجاد می‌کند که در مرحله پخت با پرس داغ باقی می‌ماند و به عنوان نقاط ضعیف در لنت ترمز تمام شده ظاهر می‌شود.

با ادامه فشار دادن و بسته شدن حفره های بین ذره ای، فشار مورد نیاز برای دستیابی به چگالی بیشتر به سرعت افزایش می یابد. دستگاه شکل دهی پرس سرد یک حداکثر فشار تعریف شده معمولاً در محدوده 50 تا 200 مگا پاسکال بسته به فرمول ترکیب و مشخصات پد اعمال می کند و این فشار را برای یک دوره ماندگاری کنترل شده نگه می دارد که به ذرات ترکیب اجازه می دهد تا کاملاً یکپارچه شوند. در پایان دوره ماندگاری، پرس با سرعت کاهش فشار کنترل‌شده آزاد می‌شود و پریفرم تشکیل‌شده از قالب خارج می‌شود و آماده انتقال به مرحله پخت با پرس داغ است. کل چرخه شکل‌دهی پرس سرد معمولاً در 15 تا 60 ثانیه در هر حفره کامل می‌شود، که آن را به یک عملیات با توان بالا تبدیل می‌کند که می‌تواند با ظرفیت چندین واحد پرس داغ پایین دست مطابقت داشته باشد.

اجزای کلیدی دستگاه شکل دهی پرس سرد

اجزای عملکردی اصلی یک دستگاه شکل‌دهی پرس سرد شامل واحد قدرت هیدرولیک، مجموعه قاب و صفحه پرس، سیستم قالب و جهش، سیستم کنترل و رابط بارگذاری و توزیع مرکب است. واحد قدرت هیدرولیک فشار کنترل شده ای را تولید می کند که عملیات پرس را هدایت می کند، و مشخصات حداکثر فشار، نرخ جریان، نوع شیر کنترل و سیستم خنک کننده، توانایی ماشین را برای اجرای پروفیل های فشار دقیق در طیف وسیعی از اندازه های قالب و انواع ترکیب تعیین می کند.

قاب پرس باید استحکام ساختاری لازم برای انتقال نیروی هیدرولیک نامی کامل به قالب را بدون انحراف داشته باشد و موازی صفحه را در طول فشار پرس حفظ کند. طراحی ستون راهنما و دقت آن، مانند همه کاربردهای دستگاه پرس، برای دستیابی به ثبات هم ترازی صفحه که تراکم یکنواخت پریفرم نیاز دارد، مرکزی است. سیستم تخلیه قالب که در پایان چرخه پرس، پریفرم تشکیل‌شده را بدون آسیب رساندن به سطح یا لبه‌های آن از داخل حفره قالب بیرون می‌آورد، باید برای هندسه پریفرم خاص و خواص مواد در حال پردازش طراحی شود، زیرا پریفرم‌ها در این مرحله از فرآیند از نظر مکانیکی شکننده هستند و به راحتی در اثر نیروی پرتاب بیش از حد آسیب می‌بینند یا ناهمتراز می‌شوند.

پرس سرد در مقابل پرس مستقیم داغ: زمانی که شکل‌دهی سرد ارزش اضافه می‌کند

همه فرآیندهای تولید لنت ترمز شامل یک مرحله تشکیل پرس سرد اختصاصی نیست، برخی از تولیدکنندگان به طور مستقیم از ترکیب شل به قالب پرس گرم در یک عملیات تک مرحله ای فشار می دهند. درک اینکه چه زمانی شکل‌دهی پرس سرد ارزش کافی برای توجیه مرحله فرآیند اضافی و سرمایه‌گذاری تجهیزات می‌افزاید، برای مهندسان تولیدی که خط تولید لنت ترمز را طراحی یا بهینه می‌کنند، ملاحظات مهمی است. شکل‌دهی پرس سرد در کاربردهایی که ترکیب مواد اصطکاکی دارای ویژگی‌های جریان ضعیفی است که از پر شدن یکنواخت قالب تحت بارگذاری مستقیم پرس گرم جلوگیری می‌کند، بیشترین ارزش را ارائه می‌کند، جایی که هندسه لنت ترمز پیچیده با تغییرات ضخامت قابل توجه یا فرورفتگی‌های عمیق است که پرکننده دیفرانسیل ایجاد می‌کند، جایی که حجم تولید به اندازه‌ای زیاد است که مزیت توان عملیاتی از پیش‌شکل‌دهی به بار می‌آورد. بالاترین یکنواختی ممکن از چگالی و ریزساختار توسط یک مشخصات سخت مورد نیاز است. برای تولید لنت ترمز خودرو، وسایل نقلیه تجاری و راه آهن با کیفیت بالا، همه این شرایط به طور معمول اعمال می شود، که پذیرش گسترده ماشین های شکل دهی پرس سرد در عملیات های تولیدی پیشرو در صنعت را توضیح می دهد.

توزیع یکنواخت مواد، چیدمان یکنواخت همه اجزای ترکیبی در سرتاسر حجم پریفرم تشکیل‌شده، با چگالی و ترکیب محلی ثابت در هر نقطه، نتیجه کیفی اولیه‌ای است که دستگاه شکل‌دهی پرس سرد باید ارائه دهد. دستیابی به یکنواختی واقعی مستلزم مدیریت دقیق کل فرآیند از آماده‌سازی ترکیب تا بارگذاری قالب، فشار دادن و بیرون‌کشی است، با ویژگی‌های طراحی دستگاه برای ایجاد شرایطی که به نفع توزیع یکنواخت در هر مرحله باشد.

طراحی قالب و نقش آن در یکنواختی توزیع

قالب مورد استفاده در دستگاه شکل دهی پرس سرد یک ظرف غیرفعال نیست طراحی آن به طور فعال بر نحوه توزیع ترکیب در حین پرس تأثیر می گذارد. هندسه حفره قالب باید به گونه ای طراحی شود که ترکیب با بسته شدن پرس، تمام نواحی را به طور یکنواخت پر کند، بدون ایجاد مسیرهای جریان ترجیحی که ترکیب را در مناطق خاصی متمرکز می کند در حالی که قسمت های دیگر را نسبتاً پراکنده می کند. برای هندسه‌های لنت ترمز با پخ، شکاف یا ویژگی‌های اتصال، طراحی قالب باید نحوه جریان ترکیب در اطراف این ویژگی‌ها تحت بار فشار را در نظر بگیرد و اطمینان حاصل کند که فشار به طور یکنواخت به همه سطوح منتقل می‌شود.

تهویه قالب برای یکنواختی توزیع به همان اندازه مهم است. همانطور که پرس بسته می شود و حفره های بین ذرات فرو می ریزند، هوا باید بتواند به سرعت و به طور یکنواخت از طریق سیستم تهویه قالب خارج شود. تهویه ناکافی باعث ایجاد فشار معکوس می شود که در برابر ادغام ترکیبات در مناطقی که تهویه ضعیفی دارند مقاومت می کند و کمبودهای چگالی موضعی ایجاد می کند. قالب‌های دستگاه شکل‌دهی پرس سرد با کیفیت شامل کانال‌های دریچه‌ای با دقت طراحی شده یا درج‌های دریچه‌ای متخلخل هستند که اجازه می‌دهند هوا آزادانه در حین پرس بدون اجازه خروج ترکیب از حفره قالب خارج شود.

سرعت پرس کنترل شده و تأثیر آن بر جریان مرکب

سرعتی که دستگاه شکل‌دهی پرس سرد به ترکیب فشار وارد می‌کند، تأثیر مستقیم و قابل توجهی بر نحوه توزیع یکنواخت ترکیب در قالب دارد. اگر پرس خیلی سریع بسته شود، ترکیب زمان لازم برای پر کردن نواحی دورافتاده حفره قالب را قبل از شروع ادغام ندارد، که منجر به شیب تراکم بین نواحی مرکزی پر شده و نواحی محیطی پراکنده می شود. فشار سریع همچنین هوا را قبل از اینکه بتواند از سیستم تهویه خارج شود در داخل فشرده به دام می‌اندازد و تخلخل ایجاد می‌کند که در مرحله پخت با پرس داغ باقی می‌ماند.

الف دستگاه فرمینگ پرس سرد با کنترل سرعت پرس قابل برنامه ریزی به مهندس پرس اجازه می دهد تا یک پروفیل پرس چند فازی را تعریف کند: یک فاز نزدیک اولیه آهسته که به ترکیب اجازه می دهد تا تحت فشار سبک شروع به توزیع کند، یک فاز میانی کنترل شده که همزمان با شروع یکپارچه سازی توزیع را ادامه می دهد، و یک فاز فشار بالا نهایی که به چگالی پریفرم مورد نظر می رسد. این رویکرد مبتنی بر پروفایل برای مدیریت سرعت پرس یکی از مؤثرترین ابزارها برای دستیابی به توزیع یکنواخت در طیف وسیعی از فرمول‌های ترکیبی و هندسه‌های قالب است.

عوامل عملکرد توزیع یکنواخت: جدول مقایسه

جدول زیر عوامل کلیدی مؤثر بر یکنواختی توزیع مواد در عملیات دستگاه شکل‌دهی پرس سرد را خلاصه می‌کند، مکانیسم هر اثر و ویژگی‌های طراحی یا فرآیندی را که به آن می‌پردازد، شناسایی می‌کند.

نقش آماده سازی ترکیب در حمایت از یکنواختی توزیع

توزیع یکنواخت مواد در خروجی دستگاه شکل دهی پرس سرد در مرحله آماده سازی مرکب در بالادست شروع می شود. یک ترکیب مواد اصطکاکی که به طور یکنواخت مخلوط شده است، با همه اجزای تشکیل دهنده به طور مساوی در سرتاسر دسته توزیع شده است، شرایط شروعی را فراهم می کند که به دستگاه شکل دهی پرس سرد اجازه می دهد تا کیفیت پریفرم یکنواخت را ارائه دهد. ترکیبی با جداسازی که در آن ذرات سنگین‌تر به دور از ذرات سبک‌تر در حین ذخیره‌سازی یا جابجایی ته نشین شده‌اند، پریفرم‌هایی با تنوع ترکیبی تولید می‌کنند که بر خواص اصطکاک و سایش تأثیر می‌گذارد، صرف نظر از اینکه عملکرد پرس چقدر خوب اجرا می‌شود. بنابراین، دستگاه شکل‌دهی پرس سرد به‌عنوان بخشی از یک سیستم فرآیند کامل که در آن روش‌های آماده‌سازی و جابجایی ترکیب برای حفظ یکنواختی ترکیب تا نقطه بارگذاری قالب طراحی شده‌اند، مؤثرترین کار را دارد.

این سوال که چرا پرس در دمای پایین به جای پرس مستقیم ترکیب در یک مرحله با دمای بالا، لنت های ترمز قوی تر و قابل اعتمادتری تولید می کند، موضوعی است که به قلب علم مواد کامپوزیت های اصطکاکی ترموست می رود. پاسخ شامل نحوه پاسخ سیستم های رزین ترموست به اعمال ترکیبی گرما و فشار و مزایای ویژه ای است که جداسازی این دو ورودی فرآیند با اعمال فشار ابتدا در دمای پایین و سپس اعمال گرما در مرحله پخت اختصاصی بعدی برای دستیابی به بالاترین چگالی ممکن و یکپارچگی ساختاری در لنت تمام شده فراهم می کند.

رفتار رزین ترموست در دمای پایین در مقابل دمای بالا

رزین‌های ترموست سیستم‌های بایندر که تقریباً در تمام ترکیبات لنت ترمز با کارایی بالا استفاده می‌شوند، دارای یک رفتار ویسکوزیته-دما هستند که برای درک اینکه چرا فشار دادن در دمای پایین مفید است، مرکزی است. در دمای اتاق، بیشتر رزین های ترموست جامد یا نیمه جامد هستند، با ویسکوزیته بالا که از جریان قابل توجهی جلوگیری می کند. با افزایش دما، رزین از مرحله نرم شدن عبور می کند که در آن ویسکوزیته کاهش می یابد و رزین به اندازه کافی سیال می شود تا سطوح الیاف تقویت کننده و ذرات پرکننده را خیس کند و تحت فشار جریان یابد. در دماهای بالاتر، واکنش اتصال عرضی آغاز می شود و رزین به طور غیرقابل برگشت از یک مایع چسبناک به یک جامد ترموست صلب تبدیل می شود.

در یک فرآیند پرس داغ مستقیم تک مرحله ای، ترکیب در قالب گرم شده قرار می گیرد و در آنجا به طور همزمان فشرده و پخت می شود. مشکل این روش این است که رزین قبل از اینکه ترکیب فرصت تثبیت کامل و دستیابی به حداکثر چگالی تحت فشار را داشته باشد شروع به پخت می کند. هنگامی که عمل آوری شروع شد، ویسکوزیته رزین فزاینده در برابر جریان مورد نیاز برای تراکم کامل مقاومت می کند و هر حفره یا ناحیه با چگالی کم که هنگام شروع عمل آوری وجود دارد در ساختار پد تمام شده قفل می شود. دستگاه شکل‌دهی پرس سرد با یکپارچه‌سازی ترکیب تا حداکثر چگالی قبل از هر گونه عمل آوری، از این مشکل جلوگیری می‌کند، و اطمینان حاصل می‌کند که مرحله پخت با پرس گرم با یک پیش‌فرم کاملاً متراکم و بدون فضای خالی به جای یک بار شل و نیمه یکپارچه آغاز می‌شود.

کاهش نقص از طریق پیش تجمیع

عیب‌هایی که معمولاً در لنت‌های ترمز تولید شده بدون پرس سرد مشاهده می‌شوند که تخلخل پله، لایه لایه شدن، حفره‌های سطحی و ترک‌های داخلی تولید می‌شوند، همگی مربوط به تثبیت ناقص در طول فاز پرس هستند. با اعمال فشار کنترل‌شده به ترکیب در دمای پایین در دستگاه شکل‌دهی پرس سرد قبل از شروع عملیات، این عیوب در منبع خود برطرف می‌شوند. تخلخل حذف می شود زیرا زمان ماندن کامل چرخه پرس سرد برای بیرون راندن هوا و بسته شدن فضای خالی بدون اثر رقابتی پخت رزین که حفره ها را در محل منجمد می کند در دسترس است. تمایل لایه لایه شدن کاهش می‌یابد زیرا پریفرم به‌عنوان یک فشرده متصل به هم پیوسته وارد پرس داغ می‌شود نه یک بار شل که باید به طور همزمان یکپارچه و چسبانده شود.

بهبود استحکام به دست آمده از طریق پیش تحکیم تشکیل پرس سرد قابل اندازه گیری و قابل توجه است. لنت های ترمز تولید شده از طریق شکل دهی پرس سرد و به دنبال آن پخت با پرس گرم به طور مداوم مقاومت فشاری بالاتر، استحکام برشی بالاتر در خط اتصال ماده اصطکاکی به صفحه پشتی و مقاومت بهبود یافته در برابر ترک خوردگی خستگی حرارتی را در مقایسه با لنت های معادل تولید شده با پرس مستقیم داغ نشان می دهند. این پیشرفت‌ها مستقیماً به عمر طولانی‌تر، عملکرد ترمز ثابت‌تر در طول عمر لنت و کاهش خطر خرابی زودهنگام در برنامه‌های پرکاربرد منجر می‌شوند.

پخت بهینه در مرحله فشار داغ بعدی

هنگامی که یک پیش‌فرم فشرده سرد کاملاً یکپارچه در قالب پرس گرم بارگذاری می‌شود، فرآیند پخت از شرایط شروع بسیار مطلوب‌تری نسبت به شارژ مرکب شل آغاز می‌شود. رزین قبلاً در تماس نزدیک با تمام الیاف تقویت کننده و ذرات پرکننده در طول یکپارچه سازی پرس سرد قرار گرفته است، به طوری که وقتی گرما اعمال می شود، رزین می تواند بلافاصله بدون نیاز به خیس کردن سطوح از قبل خشک شده، بلافاصله شروع به اتصال عرضی کند. این بدان معنی است که چرخه پرس داغ می تواند کوتاهتر باشد و می تواند از یک پروفایل دمای کنترل شده دقیق تری استفاده کند که برای پخت به جای تثبیت و پخت همزمان بهینه شده است، که به نوبه خود باعث تولید یک پد یکنواخت تر با خواص مکانیکی سازگارتر می شود.

Ningbo Delidong Machinery Technology Co., Ltd .، یک حرفه ای تولید کنندگان دستگاه شکل دهی پرس سرد با تجربه گسترده در تجهیزات تولید مواد اصطکاکی، ماشین‌های شکل‌دهی پرس سرد خود را به‌طور خاص برای بهینه‌سازی شرایط پیش‌ثبات‌سازی طراحی می‌کند که این نتیجه عالی پخت با پرس گرم را ممکن می‌سازد. تخصص مهندسی این شرکت که توسط چندین اختراع اختراع پشتیبانی می شود و وضعیت آن به عنوان یک شرکت ملی فناوری پیشرفته، در کنترل فشار دقیق، پروفیل های پرس قابل برنامه ریزی و سیستم های بارگذاری ترکیبی خودکار که در محدوده محصولات دستگاه های شکل دهی پرس سرد گنجانده شده است، منعکس شده است.

استحکام طولانی مدت و مقاومت در برابر سایش: مزیت پرس سرد

بهبود استحکام حاصل از شکل‌دهی پرس سرد فراتر از خواص مکانیکی اولیه لنت تمام شده است و همچنین بر چگونگی تکامل خواص پد در طول عمر مفید آن تأثیر می‌گذارد. لنتی با چگالی اولیه بالاتر و پخت کامل تر و یکنواخت رزین در برابر خستگی فشاری که در لنت های ترمز از طریق سیکل های ترمز پرانرژی مکرر انباشته می شود، مقاوم تر است. ریزساختار متراکم‌تر و بدون فضای خالی در برابر مکانیسم‌های شروع و انتشار ترک که باعث کاهش تدریجی استحکام در سرویس می‌شود، مقاومت می‌کند و یکپارچگی ساختاری لنت را برای مدت طولانی‌تری از عمر مفید آن حفظ می‌کند.

مقاومت به سایش به طور مشابه از ریزساختار بهبود یافته حاصل از شکل‌دهی پرس سرد بهره می‌برد. چگالی بیشتر به این معنی است که سطح اصطکاک مواد بیشتری را در واحد سطح به سطح ترمز ارائه می دهد و نرخ سایش در هر چرخه ترمز را کاهش می دهد. توزیع یکنواخت‌تر ذرات ساینده سخت در سراسر سطح مقطع پد تضمین می‌کند که سطح اصطکاک توپوگرافی سطحی ثابتی را در حین سایش حفظ می‌کند، به جای ایجاد مناطق سخت و نرم موضعی که باعث الگوهای سایش ناهموار و ناپایداری ضریب اصطکاک می‌شوند. برای کاربردهایی که عمر سایش ثابت و قابل پیش بینی لنت ترمز یک الزام عملکرد کلیدی است، زیرا در طیف کاملی از کاربردهای خودرو، وسایل نقلیه تجاری و راه آهن وجود دارد، کمک دستگاه شکل دهنده پرس سرد به مقاومت در برابر سایش یک مزیت مستقیم و عملاً قابل توجه است.

الفs a professional Cold Press Forming Machine Factory with a strong track record of supplying brake component manufacturers both domestically and internationally, Ningbo Delidong Machinery Technology Co., Ltd. combines engineering capability with responsive after-sales service support including installation, training, and spare parts availability to ensure that customers sustain the full performance benefits of their cold press forming equipment throughout its operational life. The company's membership of the China Friction Material Association and its long-established industry partnerships reflect the practical validation of its cold press forming machines in real production environments, making it a reliable partner for manufacturers seeking to elevate their brake pad quality through process-engineered cold press preconsolidation.
