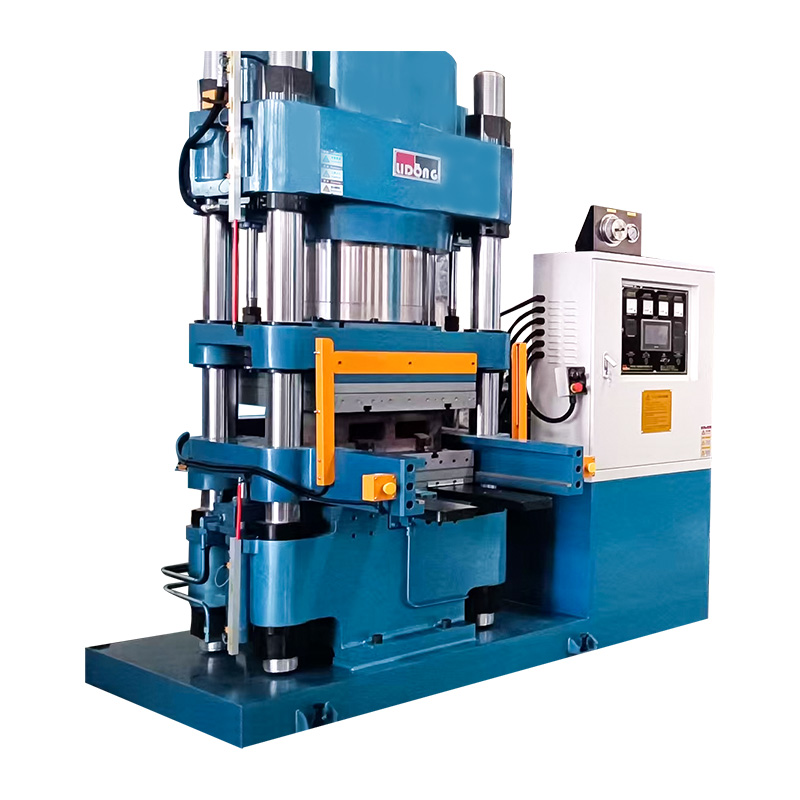

دستگاه شکل دهی پیش پرس

جیب های هوا یکی از آسیب رسان ترین عیوب هستند که می توانند در لنت ترمز وجود داشته باشند. این حفره‌های داخلی که از سطح نامرئی هستند و در عین حال عمیقاً برای عملکرد تأثیر دارند، ناپیوستگی‌هایی را در ساختار مواد اصطکاکی نشان می‌دهند که به عنوان نقاط تمرکز تنش تحت بارگذاری فشاری و حرارتی مکرر خدمات ترمز عمل می‌کنند. لنت ترمز حاوی محفظه های هوا شروع سریع ترک را از این نقاط ضعف، سایش ناهموار به عنوان حفره ها به تدریج تحت بار، و لایه لایه شدن فاجعه بار بالقوه در حوادث ترمز با انرژی بالا را تجربه می کند. را دستگاه شکل دهی پیش پرس تجهیزات تولیدی است که به طور خاص برای از بین بردن محفظه های هوا قبل از جاسازی در ساختار نهایی ساخته شده است و آن را به یک دروازه با کیفیت ضروری در هر فرآیند تولید لنت ترمز با کارایی بالا تبدیل می کند.

علت اصلی تشکیل حفره هوا در تولید لنت ترمز در ماهیت خود ترکیب مواد اصطکاکی نهفته است. یک ترکیب لنت ترمز معمولی ترکیبی خشک از بسیاری از مواد تشکیل دهنده تقویت کننده الیاف، پودرهای فلزی، ذرات سرامیکی، روان کننده ها و چسب رزین ترموست به صورت پودر یا دانه است. هنگامی که این ترکیب شل به داخل یک حفره قالب شارژ می شود، حاوی نسبت بسیار بالایی از فضای خالی بین ذرات پر از هوا است. در یک فرآیند کنترل نشده، این هوا باید در مرحله پخت با پرس داغ خارج شود، اما در آن نقطه، افزایش دما ویسکوزیته رزین را کاهش داده و اتصال عرضی را آغاز کرده است، و مهاجرت هوای محبوس شده به سیستم تهویه قالب را قبل از اینکه مواد در اطراف آن جامد شوند، دشوار می‌کند. دستگاه شکل دهی پیش پرس این مشکل را در منبع خود با اعمال فشار هیدرولیک کنترل شده به ترکیب در دمای محیط قبل از شروع هر گونه نرم شدن یا عمل آوری رزین که شرایط را برای خروج کامل و سیستماتیک هوا از ساختار مواد ایجاد کند، برطرف می کند.

فیزیک بیرون راندن هوا تحت فشار کنترل شده

مکانیزمی که به وسیله آن یک دستگاه شکل‌دهی پیش پرس، هوا را از بار ترکیبی مواد اصطکاکی خارج می‌کند، شامل تعادل دقیق بین سرعت پرس، فشار اعمال شده و ظرفیت تخلیه قالب است. هنگامی که صفحه پرس شروع به بسته شدن روی ترکیب بارگذاری شده در قالب می کند، فشار اولیه باعث می شود که ذرات سست دوباره مرتب شوند و متراکم تر بسته شوند. همانطور که بسته بندی پیشرفت می کند و تماس بین ذرات افزایش می یابد، هوای باقی مانده به شبکه ای از مسیرهای به تدریج باریک بین تماس های ذرات وارد می شود. برای خروج این هوا به جای گیر افتادن، دو شرط باید به طور همزمان برآورده شود: سرعت پرس باید به اندازه‌ای آهسته باشد که هوا بتواند از مسیرهای باریک بین ذرات سریعتر از مسیرهایی که تحت فشار پیشروی بسته می‌شوند عبور کند و سیستم تهویه قالب باید فضای باز و ظرفیت جریان کافی برای تطبیق با حجم هوای خارج‌شده را فراهم کند.

یک ماشین شکل‌دهی پیش‌پرس که برای حذف مؤثر هوا طراحی شده است، از کنترل سرعت پرس قابل برنامه‌ریزی استفاده می‌کند که معمولاً از طریق یک سیستم هیدرولیک سروو یا یک مدار هیدرولیک کنترل‌شده با سوپاپ متناسب اجرا می‌شود که به مهندس پرس اجازه می‌دهد یک پروفایل رویکرد چند فازی را تعریف کند. یک فاز آهسته بسته اولیه به ترکیب اجازه می دهد تا قبل از اعمال فشار تحکیم قابل توجهی شروع به ته نشین شدن کند و هوا شروع به مهاجرت به سمت دریچه های قالب کند. مرحله افزایش فشار کنترل‌شده بعدی، خروج هوا را ادامه می‌دهد در حالی که به تدریج یکپارچه‌سازی را افزایش می‌دهد. فقط در مرحله نهایی فشار پرس کامل اعمال می شود، در این مرحله مواد قبلاً به طور قابل توجهی از هوا خارج شده اند و بسته شدن فضای خالی باقیمانده به جای رقابت بین افزایش فشار و مهاجرت هوا، یک تثبیت مستقیم است.

طراحی تهویه قالب در ماشین های شکل دهی پیش پرس

قالب مورد استفاده در دستگاه شکل دهی پیش پرس از طریق طراحی هواکش نقش فعالی در فرآیند حذف هوا دارد. بر خلاف قالب‌های پرس داغ، که در آن هواگیری باید در برابر خطر فلش رزین در دمای بالا متعادل شود، قالب‌های پیش‌پرس را می‌توان با تهویه سخاوتمندانه‌تر طراحی کرد زیرا ترکیب سرد قبل از اینکه به اندازه کافی یکپارچه شود، تمایلی به جریان در شکاف‌های هوا ندارد. این امر به طراحان قالب اجازه می دهد تا هندسه کانال دریچه را به طور خاص برای عملکرد بیرون راندن هوا بهینه کنند، دریچه ها را در نقاط آخرین پر در حفره قالب، مناطقی قرار دهند که احتمال محبوس شدن هوا در آن وجود دارد، زیرا ترکیب از نقطه تماس اولیه صفحه به سمت بیرون تثبیت می شود.

ترکیبی از پروفیل‌های سرعت پرس بهینه و خروجی قالب به خوبی طراحی شده، چیزی است که باعث می‌شود یک دستگاه شکل‌دهی پیش‌پرس واقعاً در از بین بردن حفره‌های هوا مؤثر واقع شود، نه اینکه به سادگی ترکیب را با هوای محبوس شده در آن فشرده کند. سازندگانی که در هر دو جنبه کنترل فرآیند قابل برنامه ریزی در ماشین و هواکش مهندسی شده در ابزارسازی قالب سرمایه گذاری می کنند، به فشرده های از پیش فشرده شده با حداقل تخلخل باقیمانده دست می یابند که پایه و اساس لنت ترمز خشک شده بدون نقص را از مرحله پرس داغ بعدی ایجاد می کند.

تعیین کمیت حذف پاکت هوا: قبل و بعد از فشار دادن

اثربخشی پیش پرس در حذف محفظه های هوا را می توان از طریق اندازه گیری چگالی فشرده پیش فشرده در مقایسه با چگالی نظری مواد کاملاً یکپارچه تعیین کرد. عملکرد دستگاه شکل‌دهی پیش‌پرس به خوبی بهینه‌سازی شده، چگالی فشرده‌ای را در محدوده 85 تا 95 درصد چگالی نظری به دست می‌آورد، در مقایسه با 50 تا 65 درصد چگالی نظری که نمونه‌ای از ترکیب با بار شل قبل از پرس است. این افزایش چگالی نشان‌دهنده حذف فیزیکی اکثر حجم هوایی است که در ابتدا در هوای بار مرکب وجود داشت که در غیر این صورت باید در طول چرخه پخت با پرس داغ تحت شرایطی که برای بیرون راندن آن بسیار مساعدتر است از آن خارج شود.

انتخاب دستگاه شکل‌دهی پیش‌پرس مناسب برای کاربرد خاص تولید لنت ترمز، مستلزم ارزیابی سیستماتیک مشخصات فنی دستگاه در برابر الزامات محصول در حال تولید و محیط تولیدی است که در آن کار می‌کند. یک دستگاه شکل دهی پیش پرس که به درستی برای کاربرد مشخص شده است، کیفیت پریفرم ثابتی را در طول دوره های تولید طولانی با حداقل مداخله تعمیر و نگهداری ارائه می دهد. مواردی که به اشتباه مشخص شده باشد یا ظرفیت کمتری برای نیاز تولید یا بیش از حد برای پیچیدگی محصول مشخص شده باشد، چالش‌های مدیریت فرآیند مستمری را ایجاد می‌کند که بر کیفیت و بهره‌وری تأثیر می‌گذارد.

نیروی پرس و اندازه صفحه: مطابق با ظرفیت دستگاه با الزامات قالب

اساسی ترین پارامترهای مشخصات یک دستگاه شکل دهی پیش پرس، حداکثر نیروی پرس آن و ناحیه صفحه فعال موجود برای نصب قالب است. این دو پارامتر با هم حداکثر فشار پرس را تعیین می‌کنند که ماشین می‌تواند روی سطح ترکیب اعمال کند که به‌عنوان نیروی فشار تقسیم بر ناحیه حفره قالب و محدوده اندازه‌های قالب که می‌تواند در خود جای دهد، محاسبه می‌شود. برای پیش پرس لنت ترمز، فشارهای فشار هدف معمولی بسته به فرمول ترکیب و مشخصات لنت بین 30 تا 150 مگا پاسکال است، با فشارهای بالاتری که برای پریفرم های متراکم تر و یکپارچه تر و برای ترکیباتی با نسبت های بالاتر ذرات سخت تر و تراکم ناپذیر مورد نیاز است.

هنگام انتخاب یک دستگاه شکل‌دهی پیش پرس، اطمینان حاصل کنید که نیروی پرس نامی فشار کافی را برای چگالی پریفرم هدف در سراسر طیف کامل اندازه‌های قالب مورد استفاده در تولید فراهم می‌کند، با یک حاشیه ایمنی که باعث از دست رفتن تدریجی راندمان هیدرولیکی به دلیل سایش قطعات و مهر و موم در طول عمر دستگاه می‌شود. قالب‌های چند حفره‌ای که چندین پری‌فرم لنت ترمز را به‌طور همزمان فشار می‌دهند تا توان را به حداکثر برسانند، نسبت به قالب‌های تک حفره‌ای به نیروی پرس کل نسبتاً بالاتری نیاز دارند، و مشخصات دستگاه باید کل سطح قالب را در بزرگترین پیکربندی چند حفره‌ای مورد استفاده در تولید در نظر بگیرد.

نوع سیستم هیدرولیک: معمولی در مقابل سروو هیدرولیک

نوع سیستم هیدرولیک یکی از مهم ترین انتخاب های مشخصات در انتخاب دستگاه شکل دهی پیش پرس است. سیستم‌های هیدرولیک معمولی از پمپ‌های جابجایی ثابت با شیرهای کنترل جهت روشن/خاموش یا متناسب استفاده می‌کنند که نگهداری آنها قابل اعتماد و نسبتاً ساده است، اما دقت محدودی در کنترل سرعت فشار و پروفیل فشار ارائه می‌دهد. سیستم‌های سرو هیدرولیک از پمپ‌های با جابجایی متغیر استفاده می‌کنند که توسط موتورهای سروو هدایت می‌شوند، که توسط بازخورد حلقه بسته از سنسورهای موقعیت و فشار کنترل می‌شوند و دقت قابل‌توجهی در اجرای پروفیل‌های پرس برنامه‌ریزی‌شده، بازده انرژی بهتر و پاسخ سریع‌تر به انحرافات فرآیند ارائه می‌دهند.

برای تولید لنت ترمز با کیفیت بالا که در آن دستگاه شکل‌دهی پیش پرس باید به طور مداوم پروفیل‌های آهسته نزدیک و افزایش فشار مورد نیاز برای حذف موثر هوا و چگالی یکنواخت را اجرا کند، سیستم‌های سرو هیدرولیک مزیت عملکردی معنی‌داری را نسبت به طرح‌های هیدرولیک معمولی ارائه می‌دهند. حق بیمه سرمایه گذاری برای فناوری سروو هیدرولیک معمولاً از طریق کاهش نرخ ضایعات، بهبود قوام پریفرم و مصرف انرژی کمتر در طول عمر دستگاه بازیابی می شود.

معیارهای انتخاب ماشین شکل دهی پیش پرس: جدول مقایسه

جدول زیر پارامترهای کلیدی مشخصات برای انتخاب دستگاه شکل‌دهی پیش پرس را با راهنمایی در مورد سطح مشخصات مناسب برای نیازهای مختلف تولید خلاصه می‌کند.

سطح اتوماسیون و ادغام با خط تولید

سطح مناسب اتوماسیون در دستگاه فرمینگ پیش پرس به حجم تولید، تعداد مشخصات مختلف پد در تولید و درجه یکپارچگی با آماده سازی ترکیب بالادست و عملیات پرس داغ پایین دست بستگی دارد. در حجم های تولید کمتر، ممکن است یک دستگاه شکل دهی پیش پرس دستی با کنترل اولیه PLC کافی باشد. در حجم‌های بالاتر، ماشین‌های شکل‌دهی نیمه خودکار یا کاملاً خودکار با توزیع خودکار ترکیب، بارگیری و تخلیه قالب رباتیک، و یکپارچه‌سازی نوار نقاله با تجهیزات پایین‌دستی، به طور قابل‌توجهی توان عملیاتی را بهبود می‌بخشد و هزینه نیروی کار و تنوع مرتبط با عملیات دستی را کاهش می‌دهد.

Ningbo Delidong Machinery Technology Co., Ltd. ، حرفه ای شناخته می شود تولید کنندگان ماشین های شکل دهی پیش پرس در صنعت تجهیزات مواد اصطکاکی، ماشین‌های شکل‌دهی پیش پرس را در طیف کاملی از سطوح اتوماسیون از ماشین‌های پایه دستی مناسب برای عملیات‌های کوچک‌تر تا سلول‌های کاملاً خودکار با یکپارچه‌سازی رباتیک طراحی‌شده برای محیط‌های تولیدی با حجم بالا و چند مشخصات ارائه می‌کند. مجموعه گسترده اختراعات این شرکت و وضعیت شرکت ملی فناوری پیشرفته آن نشان دهنده عمق سرمایه گذاری مهندسی اعمال شده در طراحی مکانیکی و سیستم های اتوماسیون طیف ماشین های شکل دهی پیش پرس آن است.

مرحله پیش پرس ساخت لنت ترمز به خودی خود یک هدف نیست، بلکه یک مرحله آماده سازی است که هدف اصلی آن ایجاد شرایط شروع بهینه برای فرآیند نهایی پخت با پرس داغ است که در پی خواهد آمد. درک اینکه دقیقاً چگونه فشرده از پیش فشرده شده با شارژ ترکیبی شل تفاوت دارد و چرا این تفاوت ها برای کیفیت محصول نهایی پخته شده بسیار مهم است، ارزش واقعی یک دستگاه شکل دهی پیش پرس را در فرآیند تولید لنت ترمز با کیفیت بالا آشکار می کند.

ثبات ابعادی و دقت بارگذاری قالب

یکی از فوراً عملی ترین فواید پیش پرس این است که فشرده به دست آمده یک جسم پایدار و قابل حمل است تا یک بار پودر شل. یک لنت ترمز فشرده از پیش فشرده شده را می توان به عنوان یک جزء مجزا، با شکل مشخصی که با هندسه حفره قالب مطابقت دارد، جابجا کرد، منتقل کرد، جهت داد و در قالب پرس داغ قرار داد. این فرمان پذیری بارگذاری دقیق و یکنواخت قالب را امکان پذیر می کند که با پودر شل غیرممکن است، فشرده سازی را می توان با دقت در داخل قالب قرار داد، و اطمینان حاصل کرد که تمام نواحی حفره قالب به یک اندازه شارژ می شوند و هر گونه ویژگی نامتقارن هندسه پد به درستی نسبت به قالب جهت گیری می کند.

بارگذاری دقیق قالب به نوبه خود از چگالی یکنواخت در لنت خشک شده نهایی پشتیبانی می کند. هنگامی که یک قالب پرس داغ با یک فشرده از پیش فشرده که دقیقاً با حفره منطبق است بارگذاری می شود، دستگاه پرس گرم به سادگی نیاز به اعمال فشار و حرارت نهایی برای پخت دارد، نیازی به مدیریت همزمان جریان ترکیب مورد نیاز برای پر کردن بار پودر شل ندارد. این ساده‌سازی کار پرس داغ اجازه می‌دهد تا چرخه پرس داغ به‌طور خاص برای پخت به‌جای تثبیت و پخت همزمان بهینه‌سازی شود، و یک پد خشک‌شده‌تر یکنواخت‌تر با خواص مکانیکی سازگارتر در سراسر ناحیه تمام صورت آن تولید می‌کند.

چسبندگی پیشرفته در رابط های مواد

بسیاری از طرح‌های لنت ترمز دارای یک صفحه پشتی فولادی متصل به بلوک مواد اصطکاکی هستند که قبل از فشار دادن یک لایه چسب روی سطح صفحه پشتی اعمال می‌شود. در پرس گرم مستقیم از ترکیب سست، دستیابی به یک پیوند چسبنده قوی و یکنواخت بین مواد اصطکاکی و صفحه پشتی چالش برانگیز است زیرا ترکیب باید همزمان با فرآیند پخت در برابر سطح چسب جریان یافته و تثبیت شود و رقابت بین جریان، چسبندگی و پخت ایجاد شود که بهینه سازی همزمان آن دشوار است.

پیش فشار دادن این چالش را متحول می کند. یک فشرده از پیش فشرده که در برابر صفحه پشتی پوشش داده شده با چسب در قالب پرس داغ قرار داده شده است، یک سطح یکپارچه و مسطح با پتانسیل در هم قفل شدن مکانیکی خوب به لایه چسب ارائه می دهد. در شرایط پرس داغ، ترکیبی از گرما و فشار تثبیت نهایی، تماس نزدیک بین سطح فشرده و چسب را ایجاد می‌کند، با خیس شدن کامل لایه چسب در سراسر ناحیه اتصال کامل قبل از اینکه عمل رزین هندسه پیوند را در جای خود قفل کند. استحکام باند و یکنواختی به دست آمده از طریق این توالی فرآیند به طور مداوم از آنچه که با فشار مستقیم مستقیم از ترکیب شل به دست می‌آید فراتر می‌رود و در نتیجه لنت‌های ترمز با خطر لایه‌برداری کمتر و عمر مفید طولانی‌تر می‌شوند.

بهینه سازی چرخه پرس داغ از طریق آماده سازی پیش پرس

چرخه پخت با پرس داغ انرژی‌برترین و زمان‌برترین مرحله در تولید لنت ترمز است که مدت زمان آن را به حداقل می‌رساند در حالی که به حداکثر رساندن کیفیت محصول پخت یکی از مهم‌ترین فرصت‌های بهینه‌سازی فرآیند در دسترس تولیدکنندگان لنت ترمز است. یک دستگاه شکل‌دهی پیش پرس مستقیماً با ارسال یک فشرده بدون هوا به داخل پرس داغ به جای شارژ پودر شل، به این بهینه‌سازی کمک می‌کند، که به چرخه پرس گرم اجازه می‌دهد انرژی حرارتی و مکانیکی خود را به جای روی کارهای فشرده‌سازی و هوازدایی که دستگاه شکل‌دهی پیش‌پرس انجام داده است، متمرکز کند.

از نظر عملی، این بدان معناست که چرخه پرس داغ برای فشرده‌های پیش‌پرس شده معمولاً می‌تواند کوتاه‌تر از ترکیب شل با شارژ مستقیم باشد، زیرا فشرده به چگالی و شرایط سطح هدف در مجموع انرژی ورودی کمتر از شارژ شل می‌رسد و می‌تواند از پروفایل دمایی دقیق‌تر بهینه‌سازی شده استفاده کند، زیرا مهندس فرآیند مجبور نیست بین دمای مورد نیاز برای دمای مناسب برای کنترل جریان ترکیب و تنظیم دمای مناسب سازش کند. نتیجه یک محصول پخت شده با کیفیت بالاتر است که در زمان کمتری با مصرف انرژی کمتر در هر واحد تولید می شود: ترکیبی که هم کیفیت محصول و هم اقتصاد ساخت را به طور همزمان بهبود می بخشد.

یکپارچگی ساختاری و سازگاری عملکرد در محصول نهایی

بهبود یکپارچگی ساختاری که از آماده سازی پیش پرس حاصل می شود، مستقیماً به ویژگی های عملکرد لنت ترمز تمام شده در سرویس منتقل می شود. چگالی بالاتر و یکنواخت تر، که از طریق حذف سیستماتیک هوا و تثبیت کنترل شده دستگاه شکل دهی پیش پرس حاصل می شود، یک ریزساختار مواد اصطکاکی با سختی موضعی سازگارتر، توزیع یکنواخت الیاف تقویت کننده و اصلاح کننده های اصطکاک، و مقاومت بهتر در برابر شروع و انتشار ترک های ناشی از خستگی تحت سیکل های چرخه ای ایجاد می کند.

ثبات عملکرد پایداری ضریب اصطکاک، نرخ سایش و رفتار نویز در یک سری تولید و در طول عمر لنت‌های تکی یکی از مهم‌ترین ویژگی‌های تجاری هر محصول لنت ترمز است. مشتریان نهایی در کاربردهای خودرو، وسایل نقلیه تجاری و راه‌آهن همگی به لنت‌های ترمزی نیاز دارند که رفتاری قابل پیش‌بینی داشته باشند، با سرعت مشخصی سایش داشته باشند و ویژگی‌های عملکردی خود را تا پایان عمر خود حفظ کنند. سهم دستگاه شکل‌دهی پیش پرس در یکنواختی ریزساختار، یک عامل کلیدی برای این ثبات عملکرد است، به همین دلیل است که مرحله پیش پرس به یک روش استاندارد در هر عملیات تولید لنت ترمز که از نظر فنی نیاز دارد، تبدیل شده است.

به عنوان یک حرفه ای کارخانه ماشین شکل دهی پیش پرس شرکت Ningbo Delidong Machinery Technology Co. Ltd. که تولیدکنندگان قطعات ترمز را در بازارهای داخلی و بین‌المللی عرضه می‌کند، هر دستگاه را با در نظر گرفتن شرایط کامل فرآیند تولید طراحی می‌کند و نه فقط مرحله پیش فشار دادن را به صورت مجزا. عضویت شورای این شرکت در انجمن مواد اصطکاکی چین و همکاری‌های بلندمدت آن با تولیدکنندگان بزرگ لنت ترمز نشان دهنده درک عمیقی از نحوه اتصال عملکرد دستگاه شکل‌دهی پیش پرس به کیفیت محصول نهایی در محیط‌های تولید واقعی است. Delidong Machinery با پشتیبانی حرفه ای پس از فروش از جمله نصب، راه اندازی، آموزش اپراتور و کمک های فنی مداوم، تضمین می کند که مشتریان از مزایای کیفیت و کارایی کامل پیش پرس در طول عمر عملیاتی تجهیزات خود بهره مند شوند.
